Устройство для захвата видеосигнала

Этот девайс преобразует аналоговый сигнал, например, от видеомагнитофона, камеры наблюдения, ТВ-тюнера, камкордера и т.п., в цифровой вид. Созданные затем специальной программой файлы удобно обрабатывать, просматривать на любом компьютере, включая мобильные устройства, записывать на диски, делиться в Сети, а также загружать в "облачные" хранилища. Вести.Hi-tech поделились своим опытом работы с EasyCap USB 2.0

С проблемой оцифровки сталкиваются, например, те, у кого в домашнем архиве сохранились записи туристических поездок, семейных праздников, дней рождений, а также прочих торжеств и событий, которые зафиксированы на VHS-кассетах. Воспроизведение их содержимого на видеомагнитофоне (или соответствующей приставке) не всегда удобно, к тому же, такая техника практически исчезла из домашнего обихода. Судя по опубликованным в Сети предложениям, услуги по оцифровке оцениваются, как минимум, в 200-300 рублей за 60 минут записи. Следовательно, преобразование контента наиболее популярной 3-часовой "вэхаэски" (E-180) обойдется почти в тысячу рублей. Примерно за такие же деньги (800-1200 рублей) можно, например, приобрести устройство видеозахвата EasyCap USB 2.0 (Video Grabber). При этом, подобное же изделие прямо от китайских товарищей с торговой площадки AliExpress (минуя жадных отечественных посредников) обходится обычно раза в два дешевле.

Таким образом, если VHS-кассет в домашней медиатеке не одна, а несколько, то выгода просто очевидна. Напомним также, что EasyCap USB 2.0 позволит преобразовывать сигналы и от других источников, сохранившихся в хозяйстве, в том числе, например, от аналоговых видеокамер и камкордеров (VHS-C, Video8 и т.п.).

Вообще говоря, EasyCap не является названием какой-либо компании или торговой маркой. Китайские производители используют это обозначение для устройств видеозахвата, использующих разную аппаратную начинку, в том числе, от Syntek (STK1160/1150), Empia (EM2860/61), Somagic (SMI-2021), Fushicai (UTV007) и т.д.

Обзор EasyCap USB 2.0: технические характеристики

  • Входной сигнал: S-Video, композитное видео
  • Выходной интерфейс: USB 2.0
  • Стандарты кодирования цвета: NTSC, PAL
  • Выходные параметры: 720×480@30fps (NTSC), 720×576@25fps (PAL)
  • Поддержка форматов: DV, MPEG-1, MPEG-2, MPEG-4 (с DivX-кодеком), SVCD/VCD, DVD, AVI, WMV
  • Совместимость с ОС: Windows 2000/XP/Vista/7/8/8.1/10, 32/64 разряда
  • Максимальная потребляемая мощность: 1 250 мВт (5 Вт, 250 мА)
  • Дополнительное питание: не требуется
  • Габаритные размеры: 89х28х14 мм (без кабелей)

Обзор EasyCap USB 2.0: комплект поставки

Собственно в комплект входит само устройство видеозахвата, удлинительный USB-кабель, а также компакт-диск с документацией и программным обеспечением (может меняться от продавца к продавцу). Опционально присутствует OTG-переходник (USB-microUSB). Заказав EasyCap USB 2.0 в одном из магазинов площадки AliExpress, в лучшем случае можно рассчитывать на жесткую пластиковую упаковку. Однако, учитывая цену, не следует особо удивляться, если содержимое посылки окажется в простом полиэтиленовом пакете.

Обзор EasyCap USB 2.0: внешний вид

Само устройство EasyCap, при габаритных размерах 89х28х14 мм, похоже на большую флешку или старый 3G-модем для USB-порта. На корпусе из темного софт-тач пластика обычно указывается название, в котором изготовитель старается хоть как-то проявить свою индивидуальность (так, тестируемое нами изделие шло под наименованием Easier CAP).

Поверхность корпуса со всех сторон обильно покрыта вентиляционными отверстиями,

включая даже боковые ребра. Напомним, что максимальная потребляемая мощность устройства составляет ватт с четвертью.

В качестве индикатора питания используется крупный светодиод зеленого цвета.

На одном торце корпуса выведены четыре коротких кабеля (примерно 12-13 см), которые заканчиваются разъемом S-Video и тремя разноцветными "тюльпанами" (RCA-коннекторы).

На другом торце находится USB-разъем, закрываемый колпачком.

На каждом кабеле нанесены соответствующие обозначения: на желтом — для композитного сигнала CVBS (Сolor, Video, Blanking, Sync), на красном — для правого звукового канала Audio (R), на белом — для левого Audio (L).

"Мотором" EasyCap USB 2.0 в данном случае является микросхема UTV007.

Обзор EasyCap USB 2.0: как это работает

Процесс подключения EasyCap USB 2.0 между компьютером и источниками аналогового сигнала поэтапно иллюстрирован в документации.

Соединить RCA-разъемы с такими же по цвету ответными "тюльпанами" сможет и ребенок. Удлинительный USB-кабель понадобится для размещения источника аналогового сигнала на некотором удалении от ПК. Для этой же цели удобно использовать удлинительные кабели RCA (в комплект не входят).

Вообще говоря, к ПК или ноутбуку предъявляются вполне определенные, хотя и довольно простые, требования. Первым делом, конечно, необходим свободный USB-порт. Причем при подключении к ПК подойдет не любой из них, а обычно только тот, что связан с USB-контроллером напрямую, а не через концентратор. Выяснить это, скорее всего, придется методом "тыка" (перебирая варианты).

Среди других требований к компьютеру (Pentium 4 или выше, 512 МБ или больше оперативной памяти, свободный гигабайт на диске для работы программы и более 4 ГБ под захват видео, дисплей на 1024х768 точек, звуковая карта) значится и совместимость с операционной системой (ОС). Для Windows 2000/XP/Vista/7/8 драйверы обычно входят в комплект (или скачиваются по ссылке продавца). Говорят, что наименее проблемными оказываются девайсы на базе микросхемы UTV007. Действительно, во время тестирования каждая из четырех ОС Microsoft справилась с поиском и подбором драйверов для EasyCap USB 2.0 самостоятельно.

Так, Windows Vista назвала девайс — OEM Capture, Windows 7 – USB Video Capture Device, Windows 8.1 – USB TV Device, даже Windows 10, не дождавшись танца с бубном, нарекла устройство — USB TV Tuner. Напомним, что вся эта информация отображается в разделе звуковых, видео и игровых устройств соответствующего диспетчера.

Для работы с софтом из комплекта EasyCap USB 2.0 остановились на ПК с Windows Vista. После автоматической загрузки компакт-диска открывается стартовое меню. Программа видеозахвата требует наличия (или установки) DirectX, как минимум 9 версии.

Для видеозахвата продавец предложил воспользоваться коммерческой утилитой TVR 2.5 от компании Honestech. На компакт-диске даже нанесен серийный номер продукта, который требуется ввести перед первым запуском этой программы.

После включения воспроизведения на видеомагнитофоне на экране программы TVR появляется "живое" видео. Если изображение черно-белое, то в настройках кодека надо сменить NTSC на PAL. Интерфейс программы совсем простенький. Щелчок мышкой по соответствующей пиктограмме на панели управления активирует запись в файл. Предварительно следует выбрать один из предлагаемых форматов (AVI, MPG, MP4 и т.д.).

При проверке работы EasyCap USB 2.0 под Windows 7 обошлись бесплатной утилитой VirtualDub, которая исправно служит не только для захвата, но также монтажа и редактирования видеопотока.

Читайте также:  Прошивка модема huawei e3131 под всех операторов

А вот на ноутбуках с Windows 8.1

и Windows 10 попробовали более современное (увы, не бесплатное) приложение Honestech VHStoDVD 5.0. Кстати, компания Honestech включает устройства видеозахвата в комплект с люксовыми версиями своих программ.

В магазине Google Play для EasyCap USB 2.0 предлагаются мобильные приложения, в том числе, например, и платная программа EasyCap Viewer, которая заточена под визуализацию сигнала с аналогового выхода видеокамер. Работает она на смартфонах и планшетах с ОС Android 4.0 (или более поздней версией, включая "семерку" — Nougat).

Вот тут-то и пригодился OTG-переходник для подключения к Nexus 7, который выступил в качестве 7-дюймового устройства отображения.

Обзор EasyCap USB 2.0: покупка, выводы

Резюмируя вышеизложенное, отметим, что EasyCap USB 2.0 оказывается весьма полезным девайсом. Со штатным софтом под Windows Vista, Windows 7 и Windows 8.1 это устройство распознается и подключается довольно просто. Вопреки ожиданиям, никаких заморочек с Windows 10 в нашем случае также не наблюдалось (хотя продавец предупреждал о возможных проблемах). Что же касается программы видеозахвата, то входящая в комплект обычно удовлетворяет всем запросам лишь на первое время. К счастью, ей легко подобрать как коммерческую, так и бесплатную альтернативу. Качество сохраняемого контента с VHS-кассет ни чем не хуже оригинала. Таким образом, при наличии EasyCap USB 2.0 перевод "аналогового наследства" в цифровой вид – только вопрос времени. К тому же, дополнительные возможности для этого девайса открываются при использовании мобильного приложения.

Место покупки однозначно рекомендовать довольно сложно. Сэкономить удастся, выбрав, например, один из магазинов на площадке AliExpress, где можно рассчитывать на цену 5-8 долларов. Правда, для уточнения деталей у китайских продавцов, понадобится минимальное знание английского. Да и посылку придется подождать. Быстрее, но обычно дороже, окажется приобретение EasyCap USB 2.0 в России. Впрочем, этот девайс в любом случае окупится.

Если вы решили заниматься профессиональной видеосъемкой, снять любительский фильм или храните дома старые видеозаписи, вам необходимо приобрести устройство видеозахвата. Подобное оборудование позволяет перенести любимые записи в цифровой формат — как с современных носителей, так и с устаревших, в формате магнитной ленты.

Выбираем

Простейшим прибором, который можно приобрести для таких целей, является USB-карта видеозахвата. Она позволяет оцифровать аналоговый контент, делать записи сигналов с видеомагнитофона и камеры. В общем, выполняет функцию конвертера. Если вам не нужен больший функционал, вполне разумно остановиться на этом варианте.

Для геймеров больше подойдет такой продвинутый девайс, как внешнее устройство видеозахвата с HDMI. Именно благодаря наличию этого разъема и компонентному входу гаджет отлично работает и с обычным компьютером, и с ноутбуком, и с игровой консолью. В основном все необходимые программы включены в комплектацию, хотя можно и скачать их с сайта производителя. Подключается такое устройство довольно просто — через стандартные разъемы.

Производители и модели

Компанией Rombica выпускаются внешние модели для видеозахвата, которые подключаются через интерфейс USB. Их удобно использовать с ноутбуком, а выглядят они небольшими и компактными. Разъем S-video и композитный видеовход этих устройств видеозахвата для оцифровки позволяют переносить на компьютер изображения с максимальным разрешением 720×576.

Модельная линейка производителя AverMedia содержит несколько достаточно качественных устройств для стрима.

А вот компания IconBit выпускает более серьезные модели в данном направлении. Кроме того, что их устройства видеозахвата поддерживают максимальное разрешение 1920×1080 в HD-формате, ими можно без подключения к компьютеру вести запись сигнала, принимая его по HDMI, компонентный или композитный видеоразъем.

Кроме того, качественное и добротное оборудование выпускается фирмой Pinnacle известной своими программными достижениями для видеомонтажа. Они также производят многоканальные платы для видеозахвата, которые позволяют подключать несколько видеокамер наблюдения одновременно и с легкостью превратят обычный домашний компьютер в систему видеонаблюдения.

Производители Spotter и Sunell выпускают многоканальные платы для компьютера и их оборудование прилично сэкономит ваши средства на приобретение более дорогих станций для видеонаблюдения.

Далее рассмотрим несколько моделей устройств от выше указанных производителей с их характеристиками.

Устройство видеозахвата от Rombica

Модель Pro Studio для подключения к компьютеру имеет универсальный интерфейс USB 2.0. Это позволяет создавать видео для загрузки в сеть на Youtube или Rutube, а также осуществлять оцифровку для записи на диски DVD аналоговых видеокассет.

В комплектацию входит CD диск с ПО и драйверами для Windows XP, 7, 8.

Функции и особенности:

  • преобразование видеоконтента для воспроизведения на смартфонах, iPod, PSP и планшетах;
  • оцифровка аналоговых видеокассет;
  • устройство видеозахвата с USB 2.0 интерфейсом;
  • создание видео для загрузки;
  • создание собственного меню для диска;
  • редактирование оцифрованного видео;
  • совместимость с большим количеством устройств.

Для быстрого стрима

Карта захвата Razer Ripsaw RZ20 предназначена для трансляции через популярные платформы YouTube и Twitch игрового процесса.

Это устройство видеозахвата с USB интерфейсом транслирует исходное видео с нулевой задержкой, практически не сжимая его. С помощью аудиоразъемов можно подключить к устройству микрофон или любой другой музыкальный источник для воспроизведения комментариев и вспомогательного аудио.

Карта совместима с операционной системой Windows и популярными игровыми консолями Razer Forge TV и Sony PlayStation 4.

В дополнение к аудиоразъемам и порту USB 3.0 устройство имеет интерфейс HDMI.

  • цифровой видеовход HDMI / аналог – компонент;
  • видеовыход — HDMI (через HDMI и компонент вход);
  • аудио mix-in вход – 3,5 мм/3,5 мм aux-in.
  • кабель USB 3.0;
  • карта видеозахвата Ripsaw;
  • кабель HDMI;
  • кабель компонентный AV Multi;
  • аудиокабель 3.5 мм.

Для монтажа и редактирования

Устройство видеозахвата AverMedia Live Gamer Extreme может захватывать без аппаратного кодирования несжатые данные и выдать практически с нулевой задержкой живой поток. Стримерам теперь на одном мониторе можно одновременно играть и вести, не отставая передачу картинки.

Съемная крышка девайса предоставляет неограниченное количество вариаций для дизайна. Можно создать собственную обложку с инструментом Cover Creator или с помощью входящего в комплект CyberLink PowerDirector овладеть навыками редактирования в интуитивно понятном видеоредакторе.

Мощные функции недавно улучшенных мультистримного режима и аудиомиксера станут идеальным приложением для раскрытия всего потенциала этого устройства видеозахвата с USB.

  • Кабель HDMI.
  • Live Gamer EXTREME 2 (GC551).
  • Запасной болтик.
  • Кабель USB 3.1
  • Эксклюзивная обложка.
  • Карточка с ключом к продукту.
  • CyberLink PowerDirector 15.

EvroMedia

Уникальный оцифровщик MacWin DVD Maker поддерживает одновременно две операционки Windows и Macintosh.

Благодаря этому устройству вы сможете превратить в файлы ваши старые записи на кассетах и дисках. После чего их безопасно и удобно хранить на компьютере, редактировать или выкладывать в Интернет.

Читайте также:  Сдать ноутбук на запчасти тверь

  • внешний USB-кабель;
  • многожильный кабель;
  • устройство видеозахвата с Usb MacWin DVD Maker;
  • руководство по эксплуатации;
  • установочный CD-ROM диск с ПО.
  • Графическая плата с поддержкой DirectX 9.0c.
  • Macintosh, Microsoft Windows XP, 7, 8.
  • Pentium-IV 1,6 ГГц или выше.
  • Не менее 256 МБ системной памяти.
  • Один доступный USB 2.0.
  • Звуковая плата.
  • на жестком диске не менее 1 ГБ свободного места.
  • Дисковод CD-ROM (для установки ПО)

Espada

Модель этого гаджета EUsbRcaSv USB выполнена в виде большой флешки. Сам USB-разъем закрыт колпачком.

По мнению многих пользователей, очень удачно исполнен корпус:

  • во-первых, использована технология Soft-Touch;
  • а во-вторых, по всему периметру корпуса предусмотрительно сделаны отверстия для вентиляции (при работе устройство немного нагревается).

Гаджет снабжен выведенными разъемами подключения кабелей RCA (тюльпанчики) и разъемом подключения S-Video. Каждый провод этого устройства видеозахвата USB 2.0 подписан.

  • видеозахват – внешний;
  • интерфейсы – композитный, S-Video, Аудио RCA;
  • шина подключения — USB 2.0;
  • разрешение видео — 720 х 480;
  • аналоговые стандарты – PAL, NTSC.

Компактные размеры

Внешнее устройство видеозахвата EasyCap – это видеорегистратор для ноутбука или компьютера. Предназначен для записи и просмотра видео одновременно с четырех камер. Также имеется возможность прослушивания или записи одного аудиоканала. Интерфейсом гаджета предусмотрен просмотр сразу четырех изображений (т. е. имеет режим квадратора, но просматривать в реальном времени все камеры невозможно).

Запись ведется только с активной в данный момент камеры в режиме реального времени со сжатием mpeg4.

Это устройство видеозахвата для оцифровки видеокассет преобразует в цифровой вид аналоговый сигнал от видеомагнитофона, ТВ-тюнера, камеры наблюдения, камкордера и т. д. Созданные специальной программой файлы удобно просматривать и обрабатывать на любом компьютере или мобильном устройстве. А еще, делиться в Сети, записывать на диски или загружать на «облачные» хранилища.

  • 4 входных видеоканала;
  • запись видео в реальном времени;
  • режим стирания старых записей и записи по расписанию;
  • захват звука даже без звуковой карты;
  • 4 картинки на экране;
  • удаленное управление с помощью браузера.

Видеорегистратор Electronic

Модель регистратора 357 N USB DVR превратит ваш ноутбук или компьютер в студию по обработке видеоконтента. Данное устройство для видеозахвата с USB позволяет оцифровать видеозаписи сразу с 4 разных устройств, что экономит время и позволяет работать более полноценно и эффективно.

  • Поддерживает запись на флешку, жесткий диск и CD R/W.
  • Может записывать и отображать на мониторе одновременно 4 видеоканала (видеовходы) и 2 аудиоканала (аудиовходы).
  • Способы оповещения: сообщение на электронную почту, звуковая тревога и дистанционная тревога.
  • Возможность при записи видео работать с данными.
  • Режимы записи — по расписанию, вручную, по датчику движения;
  • Можно задавать запись по расписанию для каждого видеовхода.
  • Для каждого канала можно настроить отдельно изображение цветов, их контраст, яркость и насыщенность.
  • Для навигации по видеоархиву — мощный функционал.
  • Поддержка нескольких языков — немецкий, испанский, английский, португальский, японский, сербский, русский.

Оглавление

Тема захвата аналогового видео осталась актуальной для считанных пользователей, занимающихся оцифровкой архивов. Причем занимающихся этим все реже и реже. Причина объяснима: большинство материала, подлежащего переводу в цифру, давным-давно оцифровано. Если не ими, то кем-то другим.

Тем не менее, еще остались архивариусы, которые не дали пропасть семейным VHS-архивам, каким-то чудом до сих пор неоцифрованным. Вот с такими владельцами старых записей все обстоит довольно грустно. Во-первых, у них нет знаний, даже минимальных, которые необходимы для «правильного» захвата и оцифровки кассет. Во-вторых, нет оборудования, которое позволило бы оцифровать свои видеонакопления. Это оборудование должно состоять из подходящего видеомагнитофона, компьютера (ноутбука) и устройства захвата.

Если видеомагнитофон и компьютер отсутствуют, их придется отыскать, хотя бы на время. А вот с устройством захвата проблем не будет — это нынче вопрос решаемый и совсем недорогой.

Конструкция и технические характеристики

Elgato Video Capture поставляется в небольшой плоской упаковке с напечатанными основными характеристиками. В описаниях, в том числе и на сайте Elgato, упор делается на совместимости с продуктами Apple, хотя устройство одинаково хорошо работает и в среде Windows. Впрочем, упоминаниями об Apple пестрят характеристики всех устройств захвата бренда Elgato — такая фирменная «фишка». По всей видимости, компания работает с тесной оглядкой на определенную аудиторию, отсюда и многочисленные упоминания о Mac и iPad.

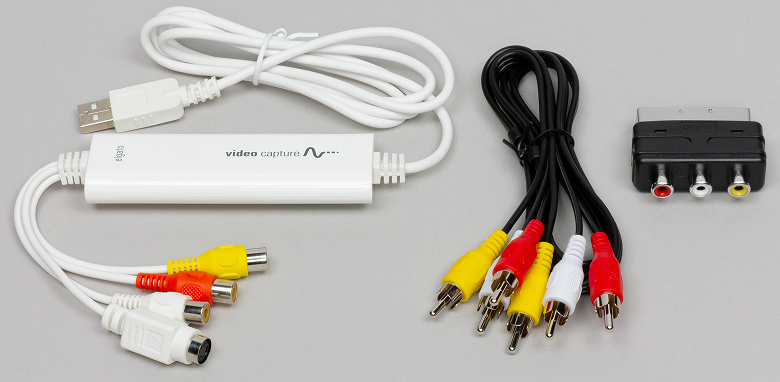

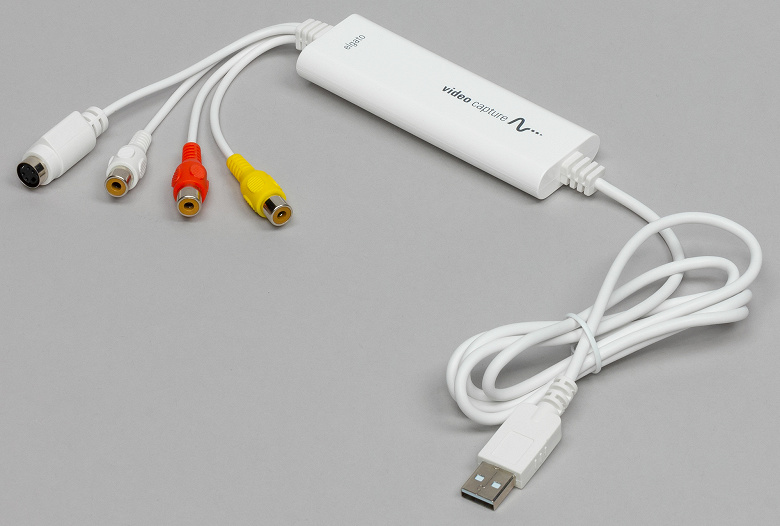

Комплект включает в себя устройство захвата, композитный кабель и переходник со SCART на композит. Кабель S-Video в комплекте отсутствует, хотя устройство обладает и таким входным разъемом.

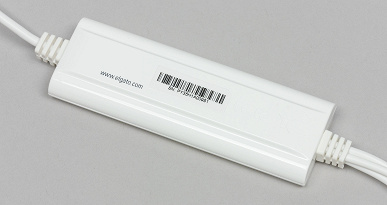

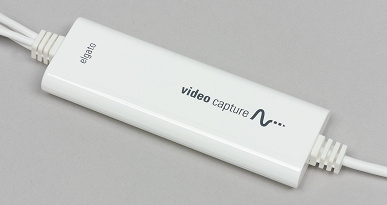

Устройство почти ничего не весит (80 граммов вместе с проводами и штекерами), общая длина конструкции от входных штекеров до USB-выхода составляет 140 см.

Условно-разборный корпус изготовлен из белого глянцевого пластика, половинки корпуса скреплены внутренними защелками. Разбирать устройство не рекомендуется — при обратной сборке есть риск появления видимых зазоров между половинками.

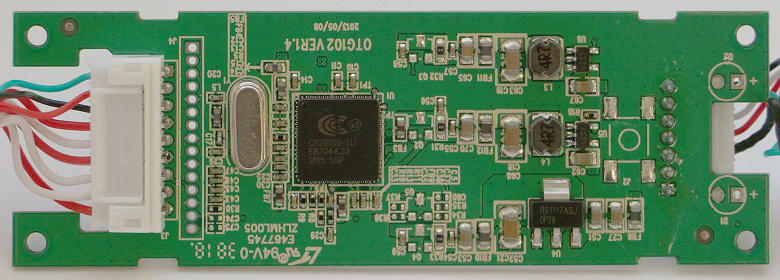

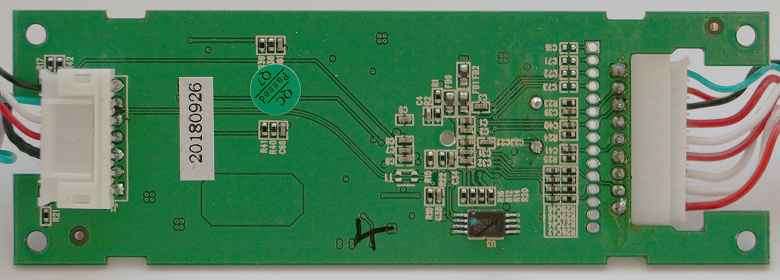

Да и зачем его разбирать? Мы это сделали за вас. А заодно обнаружили, что, несмотря на относительную «древность» разработки, на его плате можно видеть «свежую» дату, 2018-й год. Это означает, что предмет захвата аналогового сигнала все еще пользуется спросом.

Главный электронный компонент, определяющий всю работу устройства — это чип Conexant CX23103, анонсированный в 2012 году. Имеющийся в нем 10-битный АЦП рассчитан на оцифровку композитного (CVBS), S-Video и компонентного (YPrPb) источников с передачей оцифрованного потока по шине USB. При оцифровке работают встроенные фильтры сглаживания и шумоподавления, в настройках доступны горизонтальное и вертикальное масштабирование, регулировка оттенка, яркости, насыщенности и контрастности записываемого сигнала. Звук проходит обработку встроенным 16-битным АЦП (аналого-цифровой преобразователь) с автоматическим контролем усиления. Возможности чипа реализованы в программном обеспечении, которое может быть разным и открывать либо блокировать некоторые функции.

Основные технические характеристики Elgato Video Capture приведены в следующей таблице:

Подключение
Интерфейс USB 2.0
Входы
  • композитный видео + стереоаудио (RCA) + переходник SCART
  • S-Video
Выходы USB 2.0
Питание порт USB 2.0
Режимы работы подключение к ПК, захват только в прилагаемом ПО
Локальный носитель нет
Стандарты видеозахвата
Поддерживаемые разрешения на входе NTSC, SECAM, PAL, PAL-50/PAL-60
Поддерживаемые разрешения при захвате до 720×576 (PAL) или 720×480 (NTSC)
Формат, битрейт при записи MPEG 4 (H.264 + AAC) до 1,4 Мбит/с при кодировании в фирменном ПО (Elgato Video Capture для Mac и Windows)
Прочие характеристики
Индикация нет
Охлаждение не требуется
Размеры, вес 104×35×12 мм, 80 г
Минимальные требования к ПК
  • Mac: процессор Intel Core; Mac OS X 10.6.8 или более поздняя
  • ПК: Windows 7, процессор Intel/AMD с частотой 2,0 ГГц
  • 1 ГБ оперативной памяти, встроенный порт USB 2.0
Розничные предложения

Эта и другая информация доступна на страничке продукта.

Читайте также:  История развития мобильных приложений

Подключение, настройка

Требования, предъявляемые к компьютеру, в паре с которым будет работать захватчик, сегодня кажутся смехотворными: процессор Intel/AMD с частотой 2,0 ГГц, 1 ГБ оперативной памяти. Да любая офисная «машинка» теперь обладает куда более продвинутыми характеристиками. Но ведь это же хорошо! Из этого следует, что захват VHS-архива можно осуществить с помощью — как вариант — старенького ноутбука.

Работу устройства мы будем рассматривать в среде Windows 10. При подключении устройства к USB-порту компьютера в Диспетчере устройств появятся две нераспознанных «железки».

Учитывая, что мы используем Windows 10, в составе которой имеются драйверы для большинства распространенных компонентов, такая неизвестность — нехороший признак. Это может означать, что устройство общается с компьютером только через свои, проприетарные (фирменные, закрытые) драйверы. Следовательно, высока вероятность того, что наш захватчик окажется недоступен для стороннего программного обеспечения. Что ж, посмотрим.

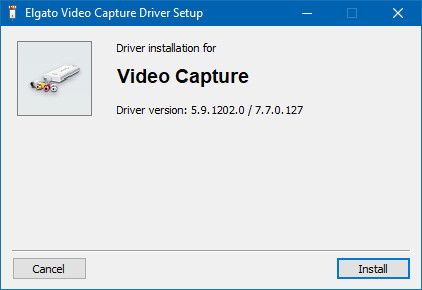

Итак, для того чтобы устройство распозналось системой, требуется установить фирменные драйверы.

В процессе установки Windows обязательно поинтересуется, следует ли доверять этому программному обеспечению. Конечно же, следует.

После установки драйверов системе требуется перезагрузка. Кому-то это может показаться архаизмом, но ничего не поделаешь, без перезагрузки ПК наше устройство не сумеет внедриться в систему. Зато результатом будет три новых устройства в Диспетчере:

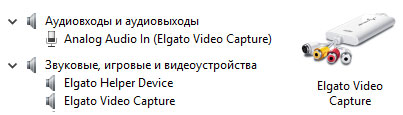

На этом установка завершена — всего-то несколько минут, и устройство готово к работе. Похоже, работа с ним обещает быть ненамного сложнее.

Эксплуатация

Чтобы изучение устройства не выглядело и не было синтетическим, мы воспользовались сохранившимся и работоспособным VHS-плеером. Этот четырехголовочный LG входит в состав так называемой «видеодвойки». Старшее поколение прекрасно помнит, насколько вожделенной в «золотые» времена казалась такая аппаратура. Кстати, спустя более чем 20 лет эта ни разу не ремонтировавшаяся и не обслуживавшаяся видеодвойка исправно работает в качестве обычного телевизора. Вставив кассету, мы убедились, что и к лентопротяжному механизму VHS-плеера-рекордера нет абсолютно никаких претензий. Заодно убедились в беспочвенности распространенных страшилок о недолговечности магнитных лент: вот она, кассета, которая полтора десятилетия мирно лежала в шкафу. Идеальным это качество не назовешь, но что еще было ждать от бытовухи, возраст которой исчисляется уже десятками лет?

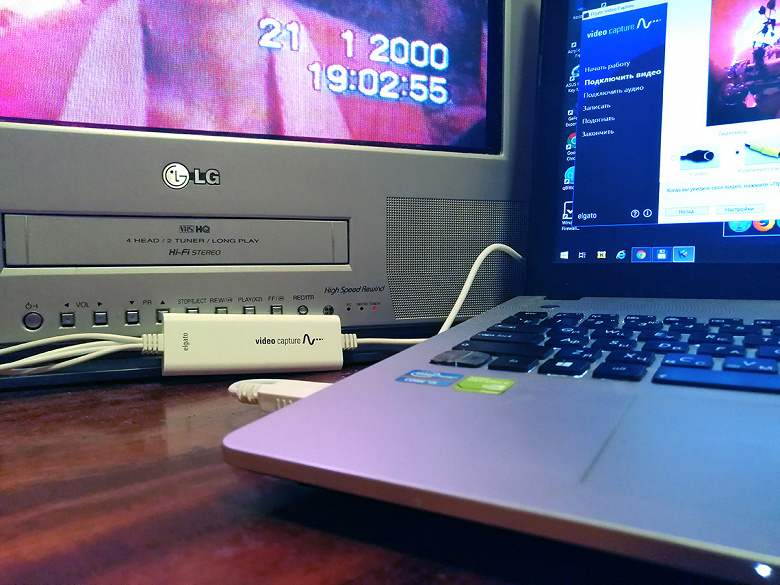

Для захвата старых записей мы воспользовались скромным видавшим виды ноутбуком. Программное обеспечение Elgato установилось на нем и успешно заработало. Впрочем, учитывая нетребовательность нашего устройства захвата к мощности компьютера, это неудивительно.

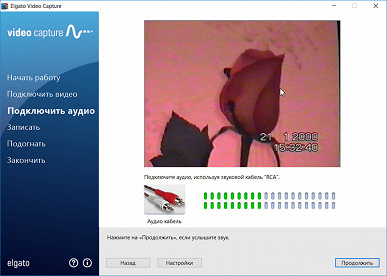

Процесс захвата организован в виде пошагового мастера — это идеальное решение для пользователя, не шибко осведомленного в хитростях и тонкостях в этой сфере. Можно вообще ничего не знать о кодеках и обработке видео. Главное — при подключении устройства к плееру не перепутать «тюльпаны»: помнить, что желтый цвет означает видео, а красный и белый — аудио, правый и левый каналы соответственно.

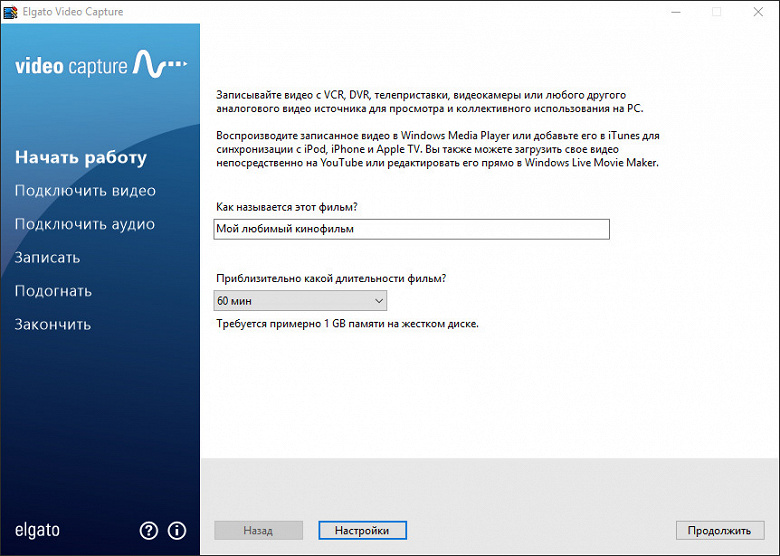

Стартовая страница мастера захвата содержит строку с названием будущего фильма и выпадающий список с предполагаемой длительностью. Максимально доступное время составляет 60 минут.

Имеющаяся внизу окна кнопка Настройки открывает небольшое диалоговое окно со скромными параметрами. Здесь можно выбрать папку на диске, куда будет сохранен фильм и отрегулировать параметры изображения. Стандартные яркость/контраст/насыщенность и оттенок в большинстве случаев рекомендуется оставить в положении, заданном по умолчанию. То же касается аудионастроек, которые состоят из единственной громкости: если ее усилить, то появится риск перегрузок, а уменьшение приведет к слишком низкому уровню в записи.

Отдельно укажем на важную составляющую в этих настройках. Если вы хотите получить правильное видео, «точь-в-точь» как на магнитной ленте, ни в коем случае не снимайте флажки с параметров «Высокое разрешение. » и «Сохранить формат источника». Если их снять, то вместо положенных 720×576 (PAL) или 720×480 (NTSC) устройство запишет убогую по качеству «экранку» с размерами 640×480 либо 320×240 пикселей, в зависимости от стандарта входного сигнала.

Второй значащий момент: пункт настроек «Выполнять автоматическую проверку наличия». Тут явный недочет в локализации интерфейса. Полностью фраза должна звучать так: «Выполнять автоматическую проверку наличия сигнала». Работает этот параметр следующим образом: если в течение захвата сигнал исчезнет или появятся слишком сильные помехи (испорченная/мятая магнитная лента), то при установленном флажке программа остановит захват. Оставлять флажок или снять его — решать пользователю.

И просьба: не обращайте внимание на эту строку «нужен мощный компьютер». Есть подозрение, что она была написана разработчиками во времена, когда первый Pentium считался верхом производительности.

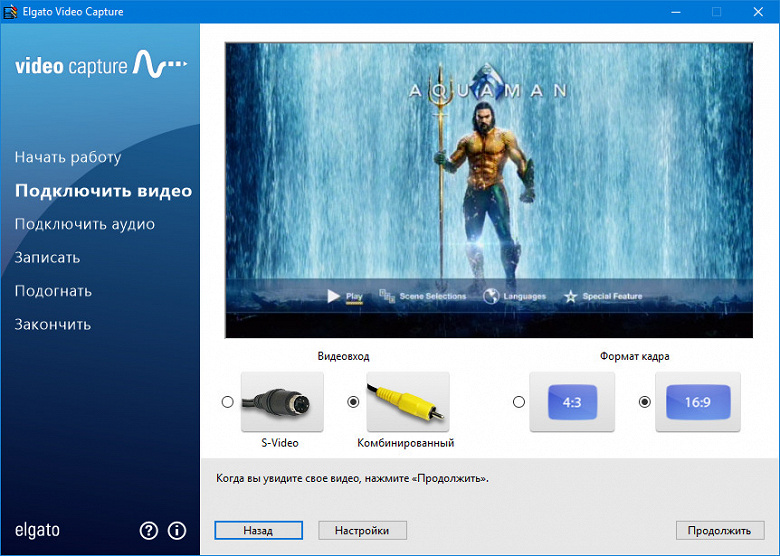

Разобравшись с настройками, перейдем к следующим шагам. На них предлагается проверить наличие аудиосигнала (подразумевается, что воспроизведение кассеты мы уже запустили) и оценить в целом качество транслируемой картинки. Если что-то не устраивает (слишком тихий звук, темная картинка или искаженные цвета) — то кнопка настроек всегда под рукой.

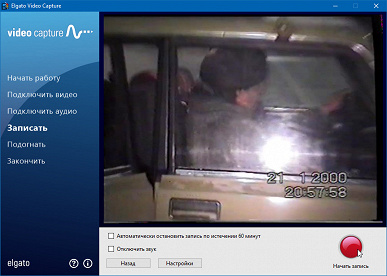

Убедившись, что все в порядке, можно перемотать кассету к началу и начинать захват. По его окончанию программа некоторое время обрабатывает видео. Этот процесс — обычное копирование записанных временных файлов и создание материала для просмотра и возможной подрезки начала и конца получившегося ролика.

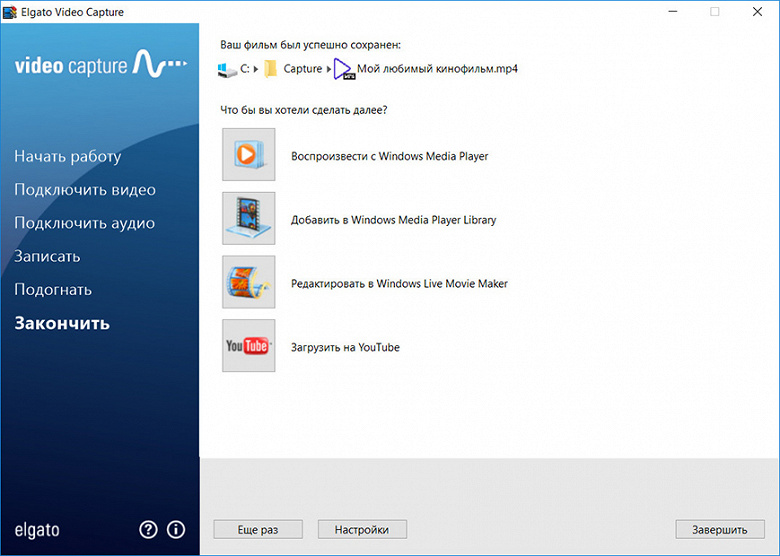

Наконец, последний шаг мастера, на котором готовый ролик предлагается воспроизвести или загрузить на YouTube. Ну, это мы всегда успеем сделать, а пока хотелось бы изучить формат готового фильма, а также уровень качества, который обеспечивает устройство захвата.

С форматами все до предела просто: устройство сохраняет захваченное видео в файлы-контейнеры MP4, используя для видео самый распространенный нынче кодек H.264 (он же AVC), а для аудио не менее распространенный AAC. Размер и частота кадров всегда соответствует формату поступающего сигнала: 720×480 c 29,97 кадрами в секунду для NTSC и 720×576 с 25 кадрами в секунду для «нашего» PAL.

Уровень битрейта зависит от сложности кодируемой картинки: чем больше в кадре движения, цвета, света, шумов и помех, тем больше отдается битрейта. Максимальный уровень битрейта составляет 2 Мбит/с для NTSC и PAL. Битрейт звука тоже зависит от формата входного сигнала, составляя в максимуме 216 Кбит/с.

А вот с оценкой качества — посложнее. Нельзя сравнить качество исходного материала с результатом работы нашего устройства. Ведь исходника-то не существует, он на магнитной ленте! Впрочем, ради эксперимента можно пойти на хитрость: воспользоваться уже существующим в цифре материалом. Взять настоящий DVD, запустить его воспроизведение на плеере и захватить нашим устройством сигнал с аналогового видеовыхода. Что мы и сделали.

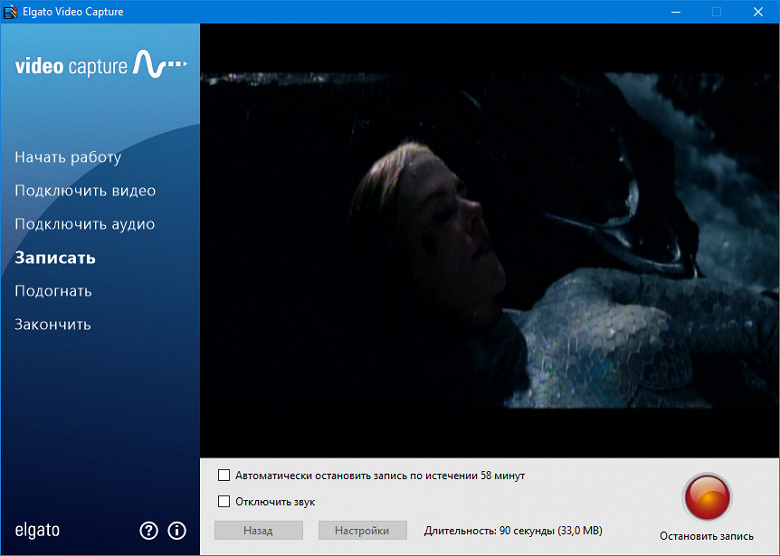

Для взятия проб было захвачено несколько минут начала фильма. Настройки программы захвата мы оставили рекомендуемыми. Теми, что были приведены выше: высокое разрешение с сохранением формата источника.

После этого нетрудно сравнить стоп-кадры из исходного материала со стопами из записи.
